產品特色

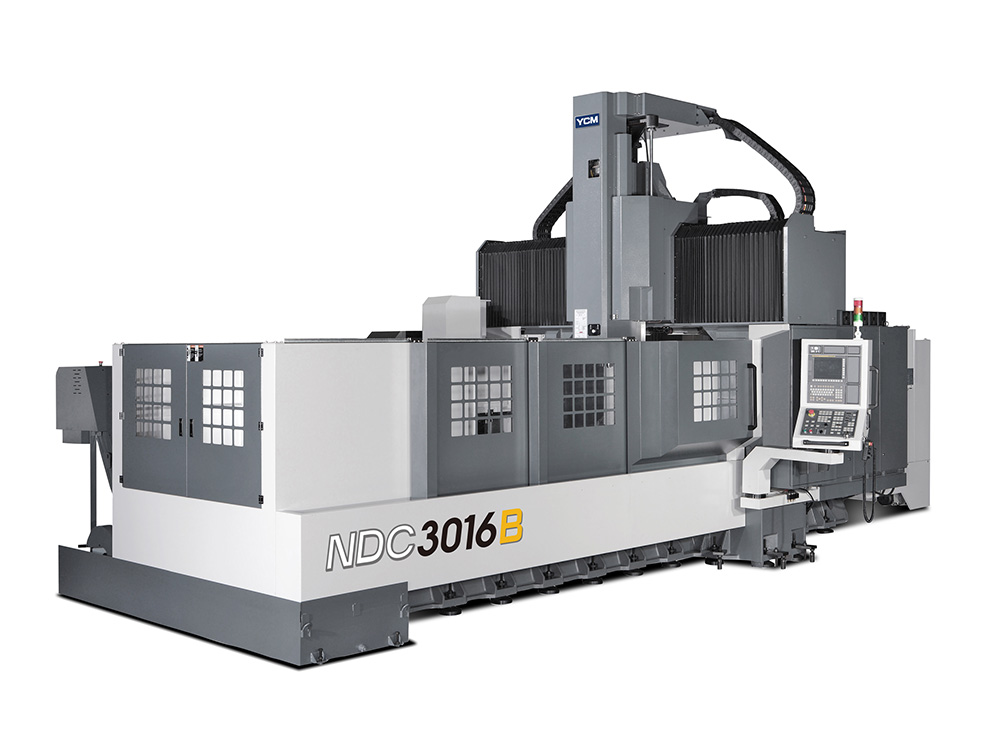

NDC高效能門型加工機，搭配最佳剛性結構與周邊設計，適合大型鑄件、結構件、半導體腔體設備等產業加工需求。
產品規格
產品型號 | 單位 | NDC2016B | NDC3016B | NDC3018-AHC |
工作臺尺寸 | mm | 2000x1500 | 3000x1500 | 3000x1500 |
X軸 | mm | 2200 | 3200 | 3200 |
Y軸 | mm | 1600 | 1600 | 2200 |
Z軸 | mm | 762 | 762 | 762 |
主軸轉速 | rpm | GB:6000(IDD:10000) | GB:6000(IDD:10000) | 6000(立式)/4000（臥式） |
主軸端孔斜度 | - | BBT50 | BBT50 | BBT50 |
最大主軸功率 | kW | 26(22) | 26(22) | 26 |
刀具數量 | T | 32(40/60) | 32(40/60) | 40（60) |
機器重量 | kg | 2300 | 2600 | 2900 |
配件
標準配件 | 選擇配件 |
工具箱 | 全密閉式防護板金 |
日光燈 | 自動工件量測系統 |
警示燈 | 自動刀具長度量測器 |
安全門 | 旋轉工作臺（第四軸） |
剛性攻牙 | 鐵屑輸送機（刮板式） |
切削液系統 | 光學尺 |
主軸吹屑裝置 | 油霧切削裝置 |
切削吹屑裝置 | 油霧收集裝置 |
水平調整塊及螺絲 | 主軸中心出油系統 |
地基螺絲 | 油路刀桿功能 |
中央自動潤滑系統 | 底座一體式加高250mm |
電氣箱熱交換器（冷媒式） | 熱變位補償（STC Plus） |
密閉式防護板金 | *萬向銑頭/1500rpm |
鐵屑輸送機（鏈板式） | *90o銑頭/2000rpm |
雙螺旋式動力卷屑裝置 | *30o銑頭/2000rpm |
機械、電氣、操作說明書 | *45o銑頭/2000rpm |
主軸油溫控制系統 | *延伸頭/2000rpm |
兩段高低檔齒輪箱 | ATC立臥刀臂式（NDC2016B） |
ATC立臥刀臂式（NDC3018-AHC） | 控制系統：MXP-200FB |
油水分離機 | 控制系統：MXP-200FC |
環狀沖屑 | |
腳踏式松刀開關 | |
*90o側銑頭/40000rpm（自動）（NDC3018-AHC） | |
控制系統：MXP-200FA |
