產品特色介紹

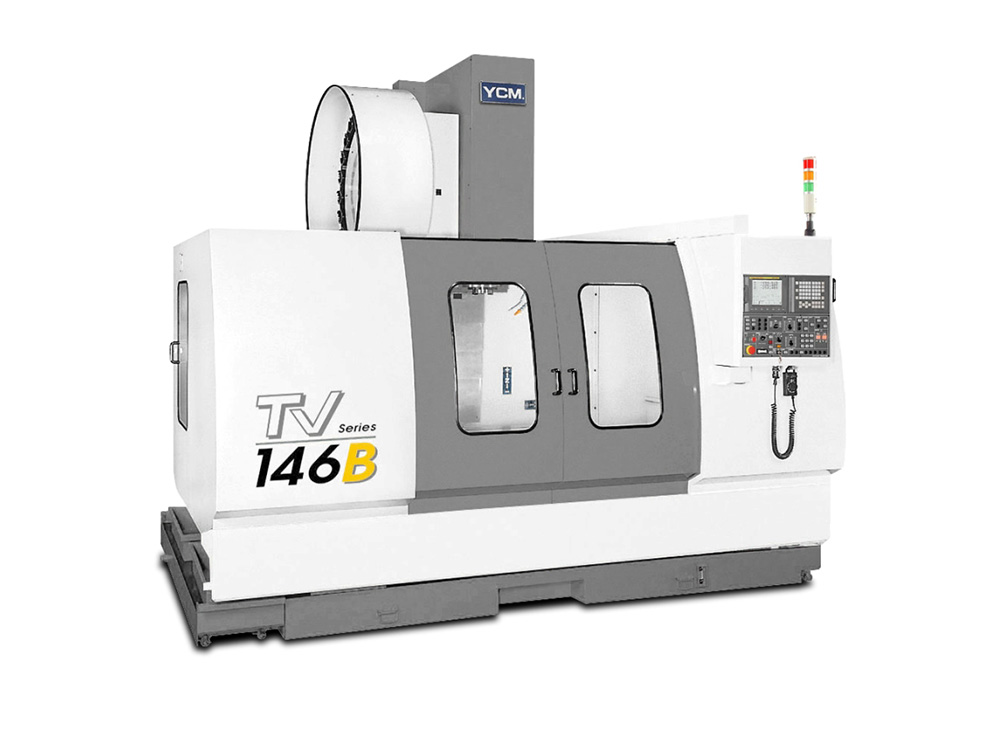

TV系列立式綜合加工機
是專為高效率加工需求的產業所設計開發的專利結構工具機產品；廣泛適用于大量生產之汽機車零件生產、航太及資訊電子產業之零組件加工，以及各類精密模具加工之生產。
產品規格表
產品型號 | 單位 | TV116B | TV146A | TV146B |
工作臺尺寸 | mm | 1200x600 | 1500x600 | 1500x600 |
X軸 | mm | 1100 | 1400 | 1400 |
Y軸 | mm | 600 | 620 | 620 |
Z軸 | mm | 630 | 630 | 630 |
主軸轉速 | rpm | 6000(10000) | 8000(10000) | 6000(10000) |
主軸端孔斜度 | - | BT50(BBT50) | BT40 | BT50 |
最大主軸功率 | kW | 18.5(22) | 11(15) | 18.5(22) |
刀具數量 | T | 24(32/40) | 20(24/30) | 24(32/40) |
機器重量 | kg | 11200 | 12000 | 12300 |
配件
標準配件 | 選擇配件 |
工具箱 | 主軸中心出油 |
工作燈 | 地基螺栓 |
警示燈 | 油霧切削裝置 |
機臺清洗噴槍 | 油路刀桿功能 |
切削液系統 | 鐵屑輸送機 |
切削吹屑裝置 | 工件量測系統 |
主軸吹屑裝置 | 電氣箱熱交換器（冷媒式） |
主軸空氣軸封 | 光學尺 |
中央自動潤滑系統 | 自動門 |
油水分離機 | 旋轉工作臺（第四軸） |
水平調整塊及螺絲 | 自動刀具長度量測器 |
天井沖屑 | 自動斷電系統（NSV102A、NSV102AM） |
自動斷電系統（NSV66A） | 螺旋式動力卷屑裝置（雙螺旋）（NSV102A、NSV102AM） |
電氣箱熱交換器（熱管式） | 油壓系統 |
機械、電氣、操作說明書 | 油霧收集裝置 |
剛性攻牙 | CE |
滑道護蓋（X/Y/Z） | STC Plus |
安全門 | 紙帶過濾裝置 |
主軸溫度控制系統 | 遠心分離機 |
大流量切削液泵浦 | 控制系統：MXP-200FC |
全密閉式防護板金（加上蓋） | |
環狀沖屑 | |
螺旋式動力卷屑裝置（雙螺旋）（NSV66A） | |
噴槍吹屑 | |
自動換刀系統（ATC） | |
控制系統：MXP-200FB |
