高性能五軸同步加工
▲搭配海德漢iTNC530控制器，滿足各種復雜加工之需求。
▲刀具中心點管理(TCPM)及動態防碰撞監視(DCM)。
YCM自製4/5軸分度盤
▲使用YCM自製4/5軸分度盤,有效提升精度及加工穩定度。
▲工作臺直徑380mm ，載重250kg，提供寬廣工件使用。
高剛性結構設計
▲全行程採高剛性滾珠螺桿直結預拉設計，提供完美定位精度及切削剛性。
▲嚴選THK 線性滑軌。
同規格機型，佔地面積最小

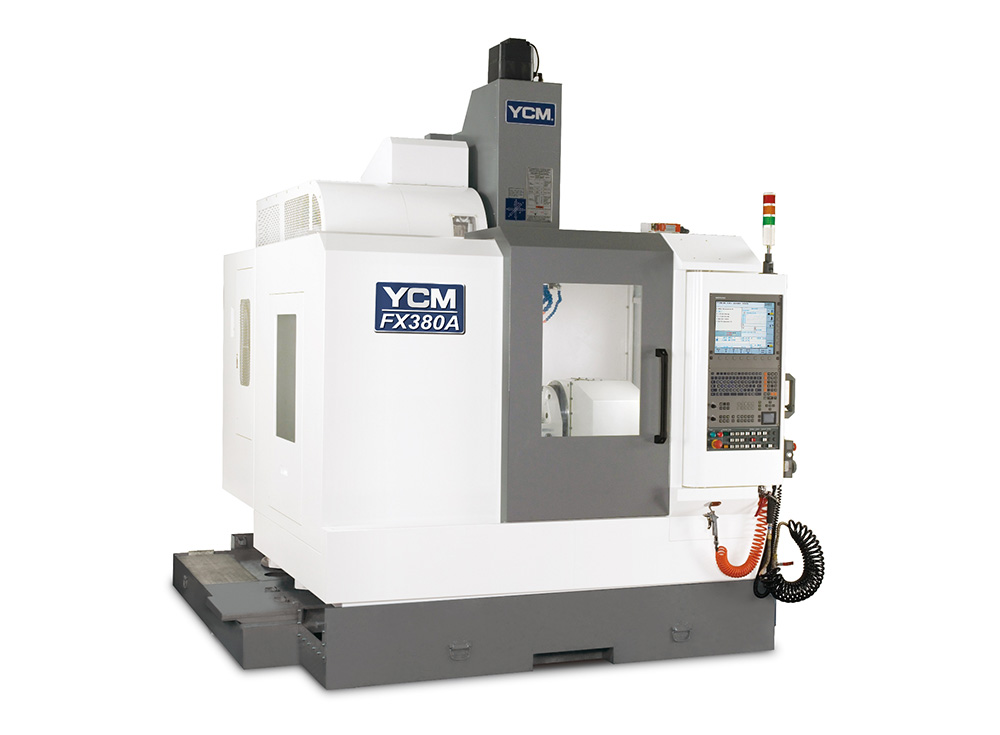

▲FX380A與市面上同規格機型相較，為佔地面積最小的五軸立式綜合加工機。
▲機臺寬2,210mm，長2,685mm。
60把刀伺服馬達驅動(選擇)
▲搭配自動刀庫防屑板金設計。
▲可依需求選擇標準的40把刀或擴充至60把刀。
產品規格表
產品型號 | 單位 | FX380A |
工作臺/T型槽尺寸 | mm | Φ380/12Radial |
X軸 | mm | 700 |
Y軸 | mm | 520 |
Z軸 | mm | 480 |
主軸轉速 | rpm | 12000（15000） |
主軸端孔斜度 | - | BBT40 |
最大主軸功率 | kW | 22.5 |
A軸范圍 | 150o(+30o/-120o) | |
C軸范圍 | 360o | |
A/C軸回轉速度 | Rev/min | 33.3 |
A/C軸分割精度 | sec | 50/20 |
A/C軸重復定位精度 | sec | ±3/±2 |
刀具數量 | T | 30（40/60） |
機器重量 | kg | 6210 |
產品配件
標準配件 | 選擇配件 |
工具箱 | CE |
工作燈 | 地基螺栓 |
警示燈 | 鐵屑輸送機 |
清洗噴槍 | 主軸中心出油 |
滑道護蓋（X/Y/Z） | A/C軸角度編碼器 |
主軸空氣軸封 | 油霧切削裝置 |
主軸吹屑裝置 | 油路刀桿功能 |
切削吹屑裝置 | 電氣箱熱交換器（冷媒式） |
中央自動潤滑系統 | 工件量測系統 |
全密閉式防護板金（加上蓋） | 底座沖屑系統 |
水平調整塊及螺絲 | 大流量切削液泵浦 |
電氣箱熱交換器（熱管式） | 自動刀具長度量測器 |
機械、電氣及操作說明書 | |
控制系統：HEIDENHAIN Itnc-530 | |
主軸油溫控制系統 | |
切削液系統 | |
油壓系統 | |
安全門 |
