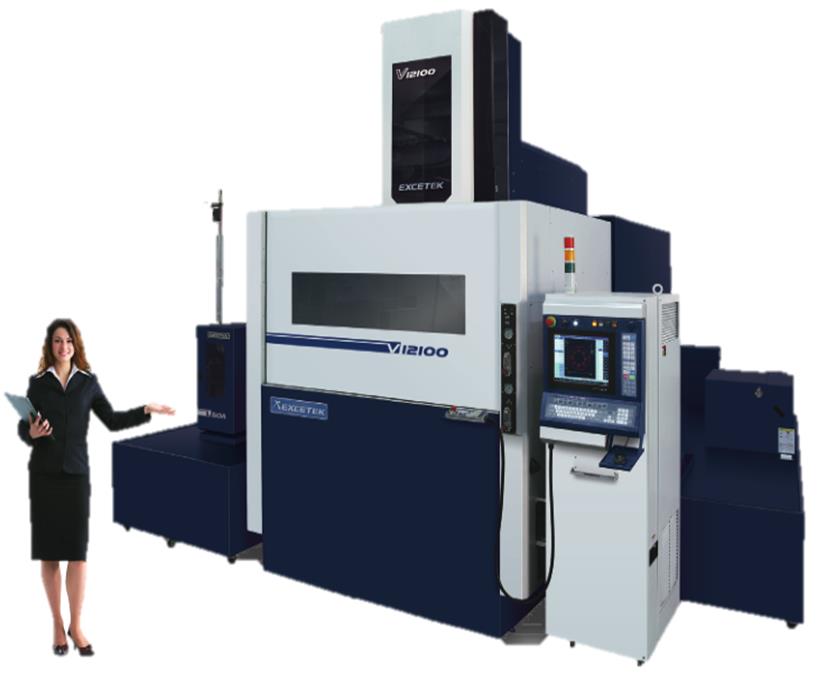

超高Z軸及超大型機型
固定底座 . 動柱式設計
兼具高精度及高負荷載
升降式水柄前門，可兩段洗衣服面高度開啟，使薄工件與厚大模具操作及加工皆非常容易操作；
下伸臂冷卻水循環，以保持固定溫度；
Φ40C1級滾珠螺桿，作輕預拉以提高剛性與精度；大型的滾柱式線性滑軌，并使用6個滑塊，以達到非常良好的精度及耐久性；
不銹鋼工作臺面，硬度達HRC50度；
一體式基座，采用先進的FEM設計分析，設計最佳化。
機械規格 | V12100-Z1000 |
最大工件尺寸 | 1650x 1400x 1000mm |
最大工件重量 | 4000kg |
XY軸行程 | 1200 x 1000mm |
UV軸行程 | 260 x 260mm |
Z軸行程 | 1000mm |
使用線徑 | 0.2 ~0 .33mm |
傳動系統 | 5 Axis AC Servo Motor |
最大加工斜度 | ±30°/ 100mm (廣角眼膜及噴嘴) |

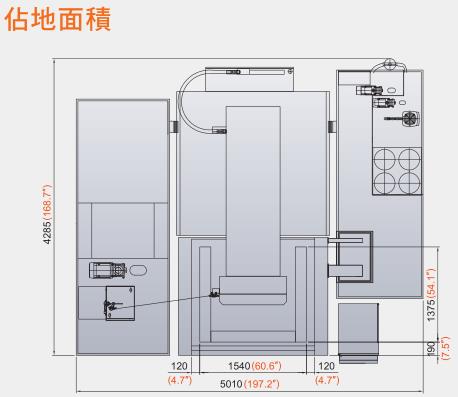

占地面積 | 5010 x 4285 x 3890 mm |
機臺重量 | 12800kg |
水過濾系統容量 | 4700L |
