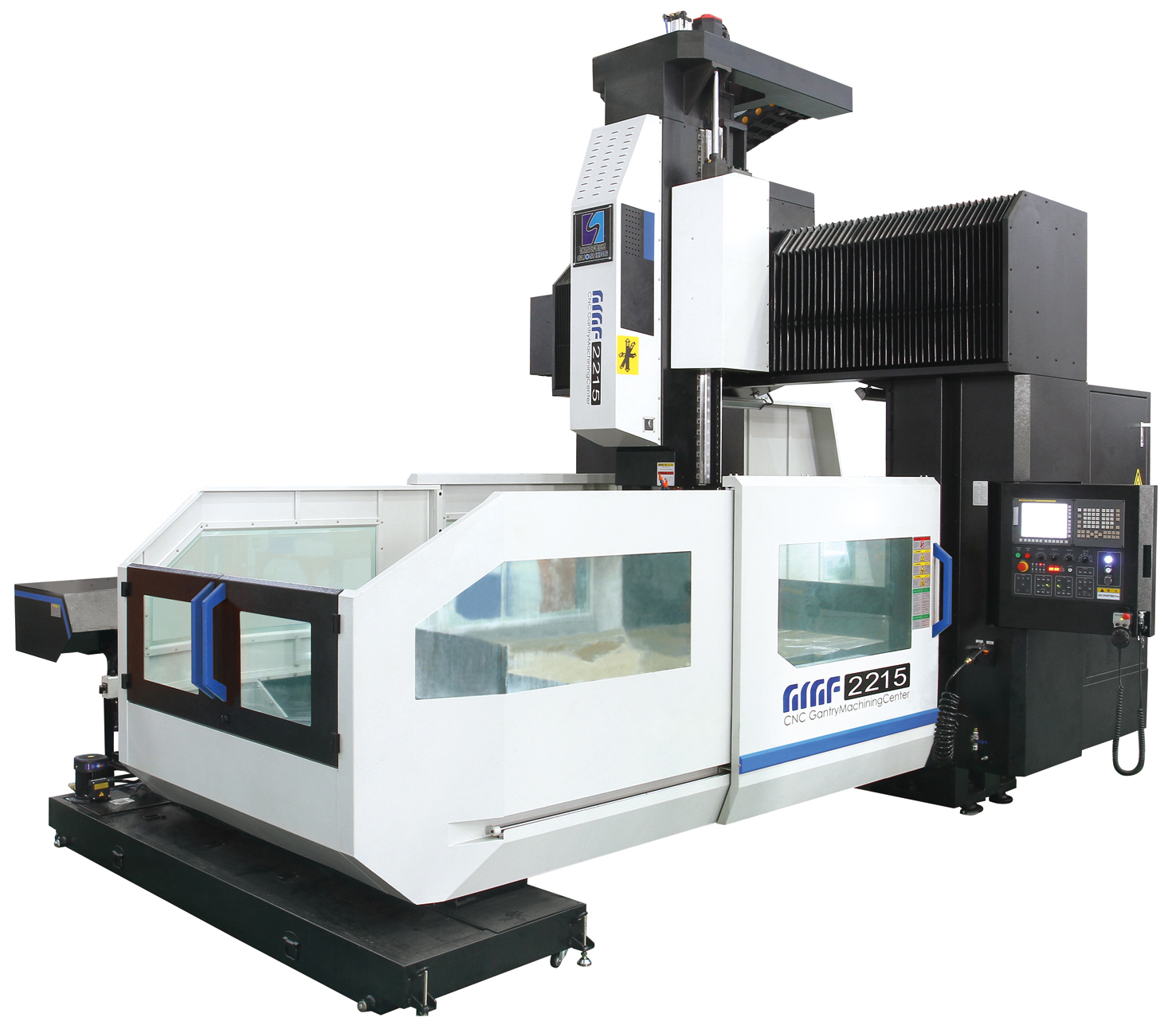

機床的結構特點

1、高剛性、長久的精度保持性

1.1、機床主要大件：底座、工作臺、立柱與橫梁整體結構、滑座、滑枕均采用優質樹脂砂造型、高強度優質鑄鐵，具有完善的熱處理工藝過程來消除殘余應力，并布置足夠的加強筋板，保證整機具有足夠的強度、剛性和高穩定性。

1.2、XY軸采用重載滾柱導軌，剛性強、動態精度佳。

1.3、三軸傳動采用臺灣品牌大直徑研磨雙螺母滾珠絲桿，結構緊湊、運動平穩、精度高。絲桿支撐采用精密絲桿支撐軸承，兩端預拉伸，消除熱伸長造成的精度損失。

1.4、橫梁采用階梯式結構，橫梁截面大，導軌跨距大，主軸中心到導軌面距離短，翻轉力矩小，結構剛性好。

1.5、高剛性的臺灣品牌龍門專用主軸，采用潤滑脂潤滑，可使主軸軸承得到恒定和可靠的潤滑，既經濟環保又實現了長期免保養。

2、高精度、高動態響應特性

2.1、主軸采用高精度角接觸球軸承，使主軸獲得高剛性的同時，獲得極高的主軸回轉精度。

2.2、XY軸滾柱導軌，精度高、承載大。摩擦力低，減少機床低速爬行現象，定位精度好，同時獲得高的動態響應特性。

2.3、Z軸采用雙氮?dú)馄胶飧捉Y(jié)構，結構簡單，維護方便。

3、高效率

主軸轉速可達6000rpm，三軸快速移動可達15/15/10m/min。

4、加工范圍大

與同等規格機床相比較，本機床1.5m的門寬保證了加工范圍更廣。
