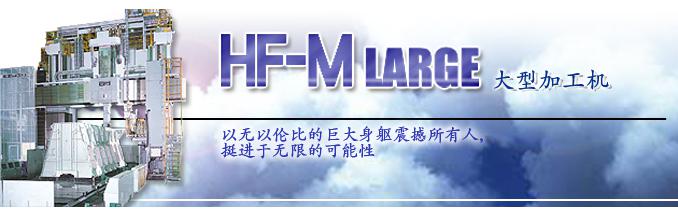

本機是應對船舶用的發動機，渦輪殼體，排氣套管等大型工件的加工的大型加工機。
擁有寬廣的加工范圍以及巨大的最大載重量，并在此之上為您準備了多種多樣的銑頭以及周邊裝置以對應各種工件的加工。
特征：
高剛性的橫梁、立柱構造以保證強力且安定的加工。
高剛性的滑枕可高精度加工。
對大型機裝備數控裝置以提高生產性、操作性。
造船部件，尤其是對發動機本體加工發揮威力。
特長：
大型工件加工
對應船舶引擎，發電設備的外殼等大型工件加工的大型加工機。為了加工大型工件，搭載了延長Z軸行程，增加最大載重量，以及方便操作者的升降裝置，等必要的機能。
多式多樣的銑頭
為了各種工件的加工都能進行，我們?yōu)槟峁┌ㄌ厥忸愋豌婎^在內的種類眾多的銑頭。能夠提供最適合您的工件的加工的方法。
自動水平調整裝置
我們?yōu)槟鷾蕚淞藴p少大型機精度調整時間的自動水平調整裝置。由此使大型機可以長時間維持高精度加工。
高速類型
您也可選擇對應大型模具加工的高速類型。另外，本機也能對應5軸加工，能實現各種各樣的加工。
主要規格：
HF8M | HF10M | HF12M | |||
立柱間有效距離 | 4,500 | 4,500 | 5,500 | 6,500 | 6,500 |
工作臺面到主軸端面的距離 | 5,000 | 5,800 | 5,800 | 8,000 | 8,000 |
工作臺尺寸（X軸方向×Y軸方向）（mm） | 10,000×4,000 | 13,000×4,000 | 16,000×5,000 | 16,000×6,000 | 29,000×6,000 |
工作臺最大承載重量 | 100,000 | 120,000 | 300,000 | 300,000 | 450,000 |
工作臺前后移動量 | 11,200 | 13,500 | 16,500 | 17,000 | 30,000 |
主軸頭左右移動量 | 5,200 | 5,500 | 6,800 | 8,000 | 8,000 |
滑枕上下移動 | 1,000 | 2,000 | 2,000 | 2,000 | 3,000 |
橫梁上下移動 | 3,750 | 3,500 | 4,500 | 6,000 | 6,000 |
主軸轉速（min-1） | 5～2,250 | 5～1,200 | 5～1,200 | 5～1,200 | 2～2,000 |
主軸用電動機（kW） | 45/37 | 150～120 | 150～120 | 150～120 | 150～120 |
